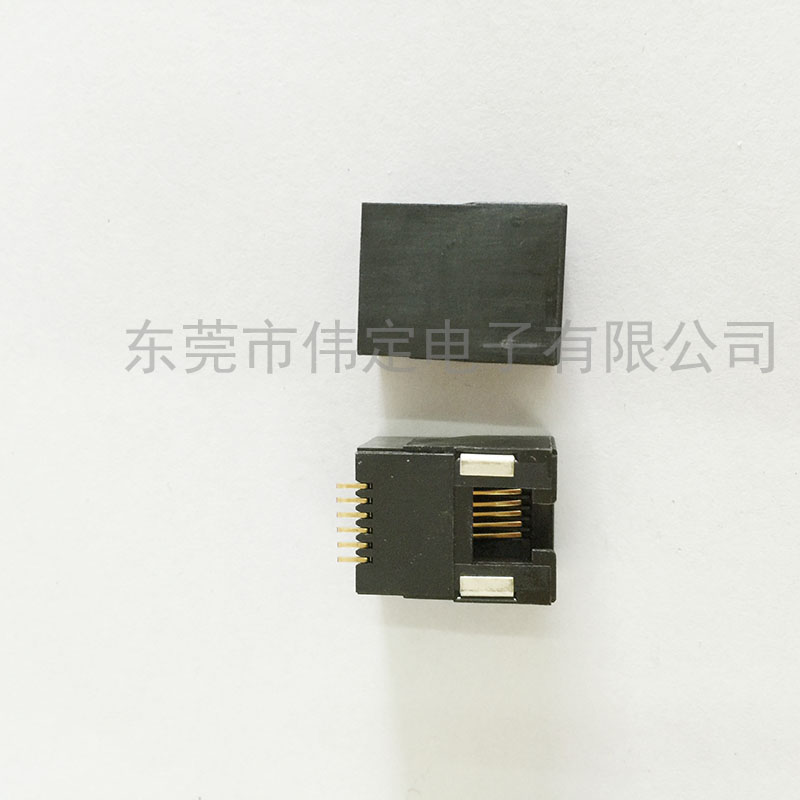

貼片型RJ11與RJ45作為常見通信接口，廣泛應用于網絡設備、通信模塊、嵌入式系統等電子產品中。在實際使用過程中，用戶普遍關注其是否支持雙絞線屏蔽，尤其在復雜電磁環境下對信號干擾壓制性能提出更高要求。

雙絞線屏蔽分為整體屏蔽與對絞屏蔽兩種類型。貼片型RJ11與RJ45的屏蔽支持能力，取決于接口本體結構、金屬外殼完整性、引腳布局接地設計等關鍵參數。屏蔽型RJ45通常具備全包金屬罩殼，外部通過金屬外殼與PCB地層連接，內部可設置接地腳，匹配屏蔽層導通路徑，有效衰減共模干擾。該結構適配FTP、STP、SFTP類雙絞線，適用于抗干擾要求較高的通信系統。屏蔽型RJ11也具備類似結構，但因接口尺寸更小、傳輸速率較低，其屏蔽層多為部分覆蓋或簡易接地方式，適用于傳統模擬語音通信或短距離串行數據系統。

非屏蔽版本RJ連接器主要應用于低干擾環境。此類接口僅具塑料殼體，無金屬接觸面與接地腳，無法形成有效屏蔽回路，即便連接屏蔽電纜也無法發揮屏蔽層作用。在設計PCB時，如采用屏蔽型RJ11或RJ45貼片接口，需確保主板上預留接地焊盤或過孔，接地電阻盡可能低于1Ω，以增強屏蔽連續性。接口外殼若不接地，等同無效屏蔽，甚至在某些頻段產生諧振放大效應，反而降低系統抗干擾能力。

對于網絡設備制造商而言，采用帶屏蔽能力的貼片型RJ45成為主流選項。尤其在千兆、萬兆通信系統中，EMI控制已列為核心設計要求。貼片RJ45配合SFTP雙絞線，可實現差分信號的完整傳輸，避免外界干擾侵入數據通道，提高數據完整性。工業自動化、軌道交通、醫療控制系統中，貼片屏蔽RJ連接器成為基礎配置標準。貼片RJ11則多用于POS終端、調制解調器、電話交換模塊等中低速通信設備中，使用屏蔽型結構有助于壓制電源紋波與鄰近信號耦合。

部分廠商推出的高屏蔽RJ接口結構中，金屬罩殼具備多個接地凸點，可在焊接時與PCB形成多點接觸，進一步提升抗擾能力。屏蔽罩厚度、金屬材質、電鍍層均影響其實際屏蔽效果。鍍鎳、鍍錫材料常用于外殼涂層，具備優良導電性與耐腐蝕能力。屏蔽型貼片RJ接口的插拔結構與普通版本保持一致，方便用戶在設備端快速對接，不影響整體裝配流程。對于用戶而言，判斷接口是否支持雙絞線屏蔽，應查看接口是否配備完整金屬殼體、是否具備接地腳位、是否標注屏蔽類別如“Shielded”或“STP”。結合PCB設計資料可進一步確認屏蔽路徑閉合完整性。

屏蔽性能作為貼片型RJ11與RJ45接口的重要延伸屬性，在電磁復雜環境下具備不可替代作用。正確選型與配套布線，將有效提升通信系統穩定性、抗干擾能力與傳輸質量。
